Nola hautatu, instalatu eta mantendu motor hidrauliko birakariak gehieneko bizitzarako?

Gida honek teoria laburbiltzen du akziozko xehetasunak emateko: zure aplikaziorako motor egokia dimensionatzetik hasi, instalazio-teknika egokietara eta zerbitzu-bizitza maximizatzen duten eguneroko mantentze-praktiketaraino.

1. Funtzionamendu-printzipioa - Zerk eragiten du Torque handia ematea?

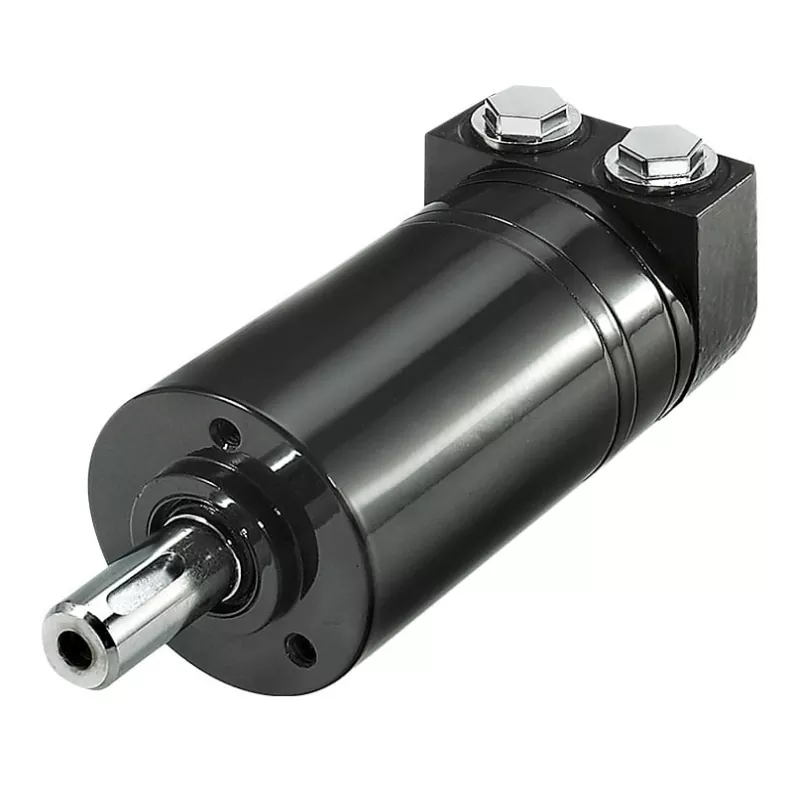

An baten bihotzamotor orbitalabarneko engranaje multzo bat da (errotorea (kanpoko engranajea) eta estator bat (barneko engranajea)), errotoreak estatoreak baino hortz bat gutxiago duela diseinatzeko arau kritikoarekin. Presiozko fluido hidraulikoa motorra sartzen denean, errotorea estatorearen barruan mugimendu orbital (planetario) bat egitera behartzen du. Mugimendu hori barneko akoplamendu-ardatz baten bidez igortzen da irteera-ardatzetara, mugimendu orbitala irteera birakaria leun bihurtuz.

Diseinu honek abantaila definitzailea eskaintzen du: Abiadura baxuko momentu handia (LSHT) . Paleta edo pistoi-motorrek ez bezala, orbita-motorrek momentu sendo eta egonkorra sor dezakete zuzenean RPM baxuetan, engranaje-erreduktorerik behar izan gabe. Hau ezinbestekoa da karga astunetan abiadura kontrol zehatza eta hasierako momentu handia behar duten aplikazioetarako.

Estatore primarioko bi konfigurazio daude:

• Gerotor (pieza bakarreko estatora): estatora barneko engranaje-eraztun bakarra da. Ekonomikoa eta fidagarria lan-ziklo ertaineko.

• Geroler (arrabolez hornitutako estatora): arrabolak edo orratzak estatoreko hortzetan sartzen dira, marruskadura irristakorra ijezketa-marruskadura bihurtuz. Honek eraginkortasun handiagoa, talka-kargaren erresistentzia hobea eta higadura-bizitza nabarmen luzeagoa lortzen du, maiztasun handiko eragiketa astunetarako aproposa.

2. Tamaina praktikoa - Zure makinarako "Bihotza" egokia aukeratzea

Tamaina okerra duen motorra hutsegite goiztiarraren kausa #1 da. Tamaina gutxitzeak gainkargaren kalteak eragiten ditu; gehiegizko hondakinak kostua eta sistemaren eraginkortasun orokorra murrizten du. Lau parametro kritiko hauetan zentratu:

• Torque, abiadura eta desplazamendua (triangelua): desplazamenduak (cc/rev) momentuaren irteera zuzenean zehazten du; desplazamendu handiagoak bira bakoitzeko fluido gehiago esan nahi du, beraz, momentu handiagoa, baina abiadura maximo txikiagoa. Definitu beti hasteko momentua (normalean martxan dagoen momentua baino handiagoa) eta behar den funtzionatzeko abiadura-tartea desplazamendua hautatu aurretik. Egiaztatu gurutzatu fabrikatzailearen errendimendu-kurbarekin; inoiz ez aukeratu muturreko mugetan dabilen motorrik; Helburua zure sistemaren presio/fluxuaren profilaren eraginkortasun gailurra.

• Sistemaren presioa eta emari-tasa: berretsi zure potentzia-unitatearen etengabeko funtzionamendu-presioa eta eskuragarri dagoen emari maximoa. Presioak momentu gailurra mugatzen du, eta fluxuak, berriz, lor daitekeen abiadura maximoa zehazten du. Konparatu hauek motorraren zehaztapen nominalekin. Ziurtatu motorraren gehienezko presio-kalifikazioak arrazoizko segurtasun-marjina duela zure sistemaren punta-puntuen gainetik (erabili presioa arintzeko balbula egoki bat).

• Muntaketa eta ardatzaren karga: torlojuen ereduez eta brida-tamainaz gain, irteera-ardatzaren karga erradiala ez da askotan kontuan hartzen. Pikoia, polea edo gerrikoa ardatzean zuzenean muntatzen ari bazara, alboko karga garrantzitsuak sartzen dira. Horrelako kasuetan, pisu handiko errodamenduak dituen motor bat aukeratu behar duzu eta fabrikatzailearen karga erradialen balorazio taula kontsultatu. Hori baztertzeak errodamenduen hutsegite azkarra eta zigiluen ihesa dakar.

• Ingurugiro-baldintza bereziak: giro-tenperatura muturreko, hauts-baldintzarako edo hezetasun handiko inguruneetarako, zehaztu zigiluak (adibidez, Viton edo HNBR) eta korrosioarekiko erresistenteak diren materialak. Balaztatze dinamikoa edo abiadura sentsora behar duten aplikazioetarako, kontuan hartu aukera integratuak, hala nola balazta-balbulak, takometroak edo kontrol-balbul proportzionalak.

3. Instalazioa eta martxan jartzea - ​​Errendimendua egiten edo hausten duten xehetasunak

Ezin hobeto hautatutako motor batek azkar huts egin dezake gaizki instalatuta badago. Jarraitu negoziaezinak diren urrats hauek:

1. Ardatz-lerroketa zehatza: derrigorrezkoa da motor-ardatzaren eta bultzatutako kargaren arteko erabateko lerrokadura koaxiala. Lerrokatze angeluar edo paralelo orok errodamenduen bizitza izugarri laburtzen duten indar erradialak edo axialak sartzen ditu. Erabili dial-adierazlea edo laser lerrokatze-tresna bat eta errespetatu zorrozki fabrikatzailearen perdoiekin (normalean ≤ 0,05 mm-ko erradiala).

2. Portu-konexio zuzenak: egiaztatu birritan portuaren identifikazioa: Presioa (P), itzulera (T) eta draina (L) . Hustuketa-ataka kritikoa da: bereizita bideratu behar da depositura atzera presio minimoarekin (normalean < 5-10 bar, kontsultatu zehaztapenak). Inoiz ez konektatu drainatze-ataka; hori eginez gero, ardatzaren zigilua berehala lehertuko da.

3. Sistemaren hustuketa martxan jarri aurretik: motorra konektatu aurretik, garbitu sistema hidrauliko osoa (mahukak, balbulak, hozkailuak) fluido garbiarekin, instalazioan geratzen diren soldadura-zepak, zikinkeria edo hondakinak kentzeko. Konfigurazioan sartutako kutsatzaileak higadura goiztiarraren arrazoi nagusiak dira.

4. Hasierako apurketa-prozedura: motor berriei edo berreraikiei dagokienez, martxan jarri unitatea karga nominalaren % 30-50ean 30-60 minutu gutxi gorabehera, karga osoko funtzionamendu aurretik. Horri esker, barneko engranajeak eta errodamenduak behar bezala lotzen dira eta barneko sakeak egonkortzen dira, epe luzerako iraunkortasuna nabarmen luzatuz.

4. Eguneko mantentze-lanak eta matxuren diagnostiko azkarra

Gogoratu urrezko araua: motor hidraulikoen akatsen %90 fluidoen kutsadura edo tenperatura desegokiaren ondoriozkoak dira. Mantentzea ez da hautazkoa; zure ekipoaren bizibidea da.

Fluidoen kudeaketa - Zure #1 lehentasuna:

• Garbitasuna: partikula solidoek birrindutako konposatu urratzaile gisa jokatzen dute, doitasunez mekanizatutako errotore-estatore bikotea higatuz. Horrek barne-ihesak areagotzen ditu, eraginkortasun bolumetrikoa murrizten du eta momentua murrizten du. Xede ISO 4406 18/16/13 edo hobeagoko garbitasun-maila, eta ikuskatu/ordezkatu itzulerako lineako iragazkiak aldizka. Erabili presio diferentzialaren adierazlea iragazkien karkasan.

• Biskositatea eta tenperatura: biskositate-tarte optimoa 20-43 cSt da 50 °C-tan. Mantendu olioaren tenperatura 60 °C-tik behera etengabe funtzionatzeko; inoiz ez gainditu 85 °C gailurretan ere. Tenperatura altuek olioa mehetzen dute, koipea murriztuz eta zigiluen degradazioa bizkortuz. Tenperatura baxuek arraste likatsua areagotzen dute, kabitazioa eta abiarazte geldoak eraginez. Instalatu tenperatura-neurgailu bat eta hozgailua behar izanez gero.

• Inoiz ez nahastu fluido motak: Erabat EZ erabili motorraren olioa fluido hidraulikoaren ordez. Haien pakete gehigarriak bateraezinak dira. Nahasketak zigiluaren hantura, aparra, bernizatzea eta porrot katastrofikoa sor ditzake. Erabili beti OEMek gomendatutako fluido hidraulikoaren kalifikazioa.

Matxuren Diagnosi Taula Azkarra

Programatutako Osasun Kontrolak

Sartu hauek zure prebentziozko mantentze planean:

• Astero: egiaztatu kanpoko karkasaren tenperatura (erabil ezazu termometro infragorri bat) eta entzun ezohiko kolpeak edo irrintziak.

• Hilero: Ikuskatu mahuka-kontu eta zigilu guztiak negar egiteko.

• Hiru hilean behin: Hartu olio lagin bat eta bidali analisi espektrometrikoa egiteko - burdina, kobre edo silizio partikulen maila gorakada barneko higaduraren abisu seinale goiztiarrak dira errendimendua nabarmen jaitsi baino askoz lehenago.

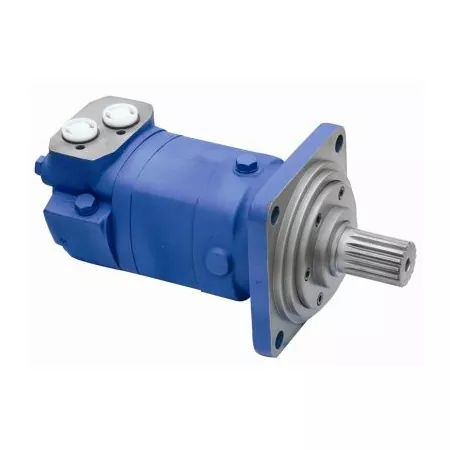

Birakaria batMotor hidrauliko orbitalazaldi sendoa eta fidagarria da behar bezala tratatzen denean. Arrakasta hiru zutabeetan datza: zure mundu errealeko karga-profilerako zehaztasunez dimensionatzea, zehaztasun kirurgikoarekin instalatzea eta likidoen osasuna negoziaezina den diziplina gisa mantentzea. Zalantzarik izanez gero, aipatu beti fabrikatzailearen errendimendu-kurba eta zerbitzu-tarte espezifikoak, eta ez izan zalantzarik beren aplikazio-ingeniariak lan-ziklo konplexuetarako edo integrazio pertsonalizatuetarako parte hartzea.

Alderdi zehatzen bat gehiago sakondu behar baduzu, esate baterako, karga erradialaren kalkulu zehatzak, balbulen hautaketa integratua edo tenperatura altuko zigilatzeko aukerak, mesedez, jakinarazi iezadazu eta zabaldu ahal izango dut.
